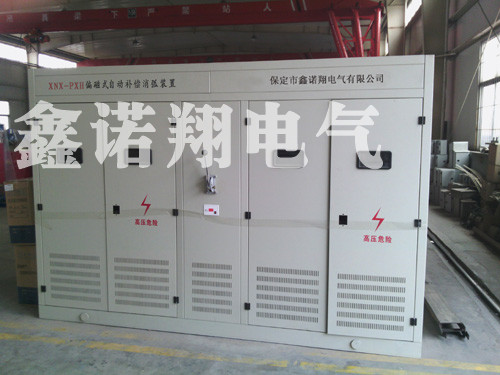

一、系統概述 XNX-PXH 偏磁式消弧線圈自動跟蹤補償成套裝置（Z100）主要用在6kV至66kV中性點不接地電網中，用來自動跟蹤動態補償電網單相接地電容電流。發生單相接地故障時，可自動實施有效補償，使故障點的殘流小于5A；可有效地抑制弧光接地過電壓危害，預防由于單相接地而引發的相間短路及電纜放炮等故障；該裝置也可按照用戶要求整定為用戶希望達到的補償狀態。該裝置廣泛應用于各種礦井、石油、化工建材、冶金以及大中城市的中壓配電網。 二、工作原理 目前國內外已有的自動跟蹤調節消弧線圈補償系統實際上都是一種隨動系統，即消弧線圈的電抗自動跟蹤電網電容電流的變化而調整，這種調整發生在單相接地故障之前。其基本工作原理有兩種。 a）一種是利用中性點位移電壓和參考電壓之間的相位移與消弧線圈脫諧度之間的關系來跟蹤調整消弧線圈電感，對于一個實際的電網，即使電容電流不變，也會給調諧帶來誤差，為了彌補這一缺陷，需要在某相對地之間附加一電容，增大電網的不平衡度。 b）另一種方法是利用中性點位移電壓的幅值隨脫諧度變化的關系來跟蹤調整消弧線圈電感。從圖二可見，隨著脫諧度向零點逼近中性點位移電壓趨近其頂峰值。 c）可見以上兩種調節過程也就是電網出現串聯諧振過電壓的過程。另外，這些方法都不能實時檢測電網電流的具體數值，也很難定量地調節線圈的脫諧度。 根據（1）式
所以在遠離諧振點處，當消弧線圈電感值為L(zhǎng)1時，測得中性點位移電壓為UN1，調整電感為L(zhǎng)2時，測得中性點位移電壓幅值為UN2，則可以利用（3）式計算出CΣ 如果利用微機的計算能力強的特點，在具體算法上采取一系列提高精度的措施，設定檢測靈敏度上采取某種處理方法，可以利用上述原理精確地實時測定電網電流值，并給以直觀的顯示。 三、成套裝置的構成 XNX-PXH偏磁式消弧線圈自動跟蹤補償成套裝置(Z100)一般由以下幾部分組成: (1) 微機控制柜； (2) 偏磁式消弧線圈本體； (3) 如果是6kV和10kV系統則還有接地變壓器；如為35kV、66kV系統或發電機中性點則沒有接地變壓器； (4) 其他附件：如避雷器 、隔離開關、高壓真空開關及電力電纜等。 4.1控制柜 4.1.1控制柜型號說明 控制柜型號與配套成套裝置型號相同。6kV和10kV系統控制柜，不帶平波電抗器；35kV和66kV系統控制柜，帶平波電抗器。 4.1.2控制柜的使用環境 a）海拔高度不超過1000米（高于1000米視為特殊定貨）； b）環境溫度-5℃～ +40℃，通風狀態良好； c）空氣相對濕度不大于90%，無導電塵埃存在； d）無火災、爆炸危險； e）不含有腐蝕金屬和破壞絕緣的氣體以及蒸汽場所； f）無劇烈振動和沖擊，垂直傾斜度不超過5 度的場所； g）控制柜防護等級:IP30. 4.1.3技術參數 a）控制柜電源：三相四線 380V； b）勵磁電流從零上升到頂峰值的時間：不大于 20ms； c）工頻無功接地殘流：小于5A； d）單相接地后補償脫諧度：小于5%. 控制柜功能特點 a） 裝置由TI公司的DSP芯片控制, 可實時顯示電網電容電流，并具有電容電流追憶功能及自檢功能等； b） 實時性實施補償功能。在任何狀態下,一旦電網出現單相接地故障，控制器即瞬時施加所需勵磁電流給消弧線圈，實施補償； c） 裝置可選裝單相接地選線單元，監視多條饋出支路； d） 具有雙套并運功能； e） 裝置配有大屏幕點陣圖形液晶顯示器，可將系統運行狀態及參數顯示出來； f）可按用戶要求配置422/485串行接口，可同上位機、變電所監控裝置通訊，實時傳送電容電流、裝置運行信息，電網發生接地故障后傳送補償電流、殘流等信息。 g) 具有錄波功能（選配，訂貨時需特殊注明），可以錄制單相接地故障前后母線信號波形。
