一、產品簡介
XNX-BFK型智能冷卻器控制柜，是以可編程控制器PLC為中心，集變壓器冷卻系統的數據采集、分析和運行控制、保護于一體的冷卻裝置智能化投切設備。內部采用優質元件，保證了運行可靠性，與常規的電磁繼電器控制相比，簡化了電氣電路，縮小了設備的體積，使產品設計更趨于理想化：雙電源互為備用設計，保證了供電的可靠性；電機保護裝置為冷卻設備的安全可靠性提供了有力的保證；控制柜模塊化設計，控制邏輯變更實現簡單、擴充性強、維護方便、安全性強、使用壽命長、設備的維修費用低等特點。

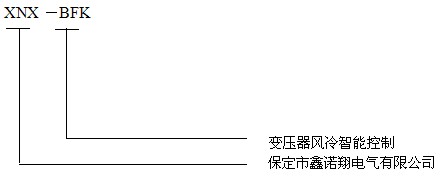

二、型號說明
三、 產品功能
（一） 冷卻器電源部分
1. 冷卻器主回路電源可滿足多種工作電壓，如：AC380V、AC400V。提供兩路獨立電源，互為備用，自動延時切換。為了滿足國外用戶的需求，可以實現采用雙電源模塊的工作方式。
2.控制電源滿足多種現場情況： AC220V
DC220V
DC110V
(二) 冷卻器控制部分
1. 手動控制啟動。
2. 自動控制啟動。按照油溫、負荷等條件投切一定數量的冷卻器
投切原則（采用差值策略）：按溫度投切時當溫度高于65℃時投入冷卻裝置，溫度低于55℃時停止冷卻裝置。
按負荷投切時，當負載電流達到額定電流2/3時投入冷卻裝置，當負載電流降到額定電流1/3時時停止冷卻裝置。
3. 智能投切冷卻器
1）冷卻器可按“工作—輔助—備用—停止”四種工作狀態，按周期自動循環控制，使風機均衡工作，增加風機使用壽命。
2）根據溫度高低，可依次投入相應數量的冷卻器，使油溫維持在一個相對合理的范圍內。
（三）冷卻器回路保護及信號部分
1. 主回路電動機綜合保護器可提供缺相、短路、過載等故障保護。
2．每組冷卻器都有熱過載保護器，并可發出故障信號。
3. 當任何一只工作冷卻器發生故障時，自動將其切除，并自動投入備用冷卻器。
4. 提供冷卻器全停信號，供遠方使用。
5. 設置高壓連鎖功能，當變壓器高壓斷路器跳閘后，冷卻器主電源自動退出。
（四）輔助部分
1.由溫濕度控制器監視柜體內部的溫度和濕度，根據設定值投切加熱器和風扇，以免使元器件受潮腐蝕，影響壽命。
2.設置門控開關，控制柜內照明，以方便夜間操作。
（五）通訊部分
1.可編程控制器提供串行通訊端口，可提供RS485信號。用戶根據需要可以同冷卻器控制柜串行通訊，提取需要的信息。
2.可提供無線傳輸功能，通過無線傳輸模塊實現。
3.可提供光纖通訊接口。
四、主要技術性性能參數
1. 環境溫度：-40℃~+65℃。
2. 周?chē)h(huán)境條件：無腐蝕性氣體和劇烈震動等。
3. 防護等級：IP55。
4. 特殊使用條件及時通知我公司，方便特殊定做。
五、安裝方式
1、壁掛式
2、落地式
3、根據用戶要求另外設計
六、訂貨須知
訂貨時，請用戶注明型號，并詳細說明其功能要求、冷卻器數量、功率及電流大小，安裝方式及定位尺寸。
有任何疑問，請聯系我公司客服：0312-6770708。
|
