四、工作原理

本公司推出新款帶CPU智能型CTB保護器，保護器的基本元件是采用非線性壓敏器件+可控硅器件，新型特種ZnO壓敏電阻作為基本限壓元件，可控硅器件它除了具有永不磨損的軟開關性質，還兼?zhèn)浔Ｗo(hù)動作快速的特性，配之以合理的內部控制電路來進行，它并聯于CT 二次被保護繞組兩端，正常運行時可控硅兩端的電壓為該二次的負載阻抗和電流之積（Z2×I2），通常此值小于20V。此時可控硅處于近似斷路的高阻狀態，通過它的電流稱為泄漏電流，小于10微安，對該回路保護動作值和表計準確度的影響可以忽略不計。　　當二次回路開路或一次繞組出現異常過流時，在二次繞組中產生的電壓遠遠高于正常運行電壓（數值取決于CT 本身參數和運行工況），此時并接的可控硅瞬間進入導通狀態，從而避免了互感器二次過電壓對表計的危害。

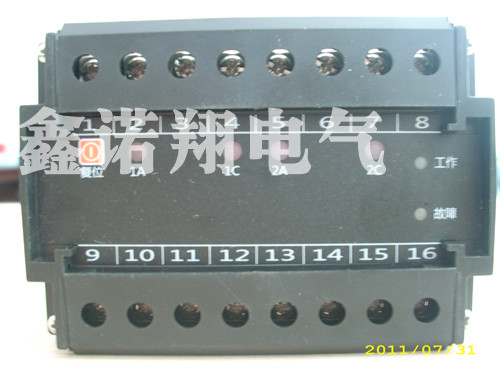

CTB保護器能在過壓產生的10nS 內將二次繞組電壓限制在保護電壓（見訂貨須知）以?xún)?nèi)，二次繞組持續過壓，CTB保護器在2mS內可靠地將二次繞組短接并發光顯示（見面板說明），能提供閉鎖差動保護的接點。面板上指示燈指示故障繞組，并通過繼電器接點輸出報警信號。檢修人員根據指示燈指示的故障繞組檢查相應的二次回路，故障排除后按復位按鈕，故障保護燈熄滅，裝置重新進入正常工作狀態。若按復位按鈕后，指示燈仍亮，表明故障未排除，需繼續查找，直至故障排除。故障排除后，將其復位即可再次使用，動作壽命可達上十萬次以上，避免了動作后更換保護器的麻煩，運行更加方便。

注：自動故障復位型CTB保護器，在線路故障解除后，將自行解除對二次繞組保護（短路）。
