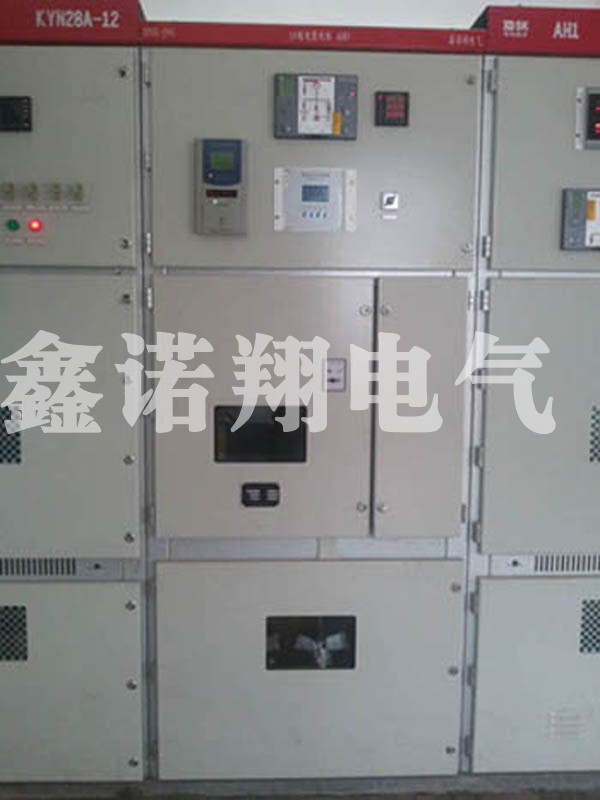

一、概述 我國3～35kV系統存在如下幾種過電壓：斷路器開閉動作過程產生的操作過電壓。單相接地時產生的弧光過電壓和雷擊時產生的大氣過電壓等。目前尚無針對這些過電壓的完整保護方案。經常會發生電纜放炮、電動機絕緣擊穿、避雷器爆炸和電壓互感器燒毀等事故。此類事故發生的原因，除了與系統中裝設的過電壓保護類產品的性能有關系外，系統本身的復雜性對過電壓有著重要的影響。對于不同的系統，使用過電壓保護類產品時需考慮系統輸電線路的類型、輸配電線路的網絡結構、負載的性質和系統的接地方式等等。 針對如此復雜的系統，難以孤立的使用某種或某幾種過電壓保護產品來抑制各類型的系統過電壓，如避雷器、組合式過電壓保護器、消弧線圈及各種原理的消弧裝置以及PT消諧器等。盡管在這些系統中裝設各種過電壓保護產品，但產品保護特性不能很好的匹配。而無法有效地抑制系統過電壓，同一系統中裝設不同廠家的過電壓保護產品更是如此。 針對目前中低壓系統過電壓防治的狀況，我公司研制生產了系統過電壓抑制柜（簡稱抑制柜/聚優柜，型號XNX-JYG），該柜可彌補系統中過電壓保護元件及裝置的不足，提升了系統的過電壓保護水平。 XNX-JYG過電壓抑制柜用于3～35kV三相非直接接地電力系統中，對各類過電壓進行限制，以提高該類電網運行的可靠性。 二、適用范圍 該抑制柜適用于發電廠、變電站和用電企業的3～35kv電力系統，并可替代PT柜、避雷器柜等。 三、工作原理 XNX-JYG過電壓抑制柜采用本公司研制的用于XNX-D型大容量過電壓吸收器，能夠抑制過電壓尖峰，該過電壓吸收器采用大容量氧化鋅閥片，能夠降低殘壓值，并且能夠吸收系統過電壓時產生的大量能量，消除系統過電壓保護死區。 XNX-JYG智能微機消諧及電壓互感器保護測控裝置是我公司獨立研發的互感器保護裝置，此裝置采用雙CPU設計，主CPU采用32位DSP，產品將微機技術用于電網消諧，利用計算機快速、準確的數據處理能力實現傅立葉分析，其選頻準確。通過對PT三相電壓及開口三角電壓的采集，對電網諧振時的種種頻率成分能快速分析、準確地辨出；單相接地、電網諧振；如果是諧振，根據不同頻率，控制器發出不同的指令使不同的消諧電路投入，實現快速消諧，經實際運行證明本裝置對連續0～300Hz諧振均判斷準確，動作迅速，較完善地解決了電力系統中電網的諧振問題。并能存儲記錄諧振狀態瞬時的各種技術參數，便于事故分析�？蓮V泛適用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。通訊采用RS-485和CAN總線，組網經濟、方便，可直接與監控或保護管理機聯網通訊。 四、XNX智能微機消諧及PT保護測控裝置主要功能 ◆ 本裝置對0～300hz的諧振可準確判斷，快速投入相應的消諧元件； ◆ 可測量顯示電壓互感器各種參數； ◆ 準確記錄異常狀態下的各種參數； ◆ 對電壓互感器個各種異常狀態可準確判斷并告警（過壓、接地、低壓、PT短線、諧振）可選擇通過信號輸出接點； ◆ 電源異常輸出信號接地； ◆ 各種異常輸出信號接點； ◆ 具備后臺對時功能，與用戶微機監控系統實現數據遠距離傳送。 五、產品特點 本產品是根據用戶系統需求，提供周到的過電壓保護方案，因此在產品的設計時，用戶需提供詳盡的系統結構和參數。其特點為： ◆ 該抑制柜需根據不同的系統參數進行設計生產； ◆ 消除系統過電壓保護死區； ◆ 吸收系統過電壓能量大； ◆ 取代PT柜，具有過電壓、低電壓、失壓等保護功能，性價比高； ◆ 系統單相接地故障消除時，可以有效地限制通過 PT的沖擊充電電流，保護PT和熔斷器不被燒毀； ◆ 裝置適用范圍廣泛，投運方便。 六、產品型號及技術參數 ◆ 額定電壓（kV）：3、6、10、13.8、20、35 ◆ 2ms方波電流（A）：1000、1600、2400、3200（根據系統方案確定） ◆ 控制器參數（電源電壓）：DC220V±10%(可選擇DC110,AC220V) ◆ 系統頻率：50HZ ◆ 通訊接口：RS485接口 七、使用條件 ◆ 環境溫度：-30℃-+60℃ ◆ 大氣壓力：80-110KPA ◆ 空氣相對濕度：90%（25℃）-50%（40℃） ◆ 海拔高度：≦2000m，特殊要求可達4000m ◆ 安裝地點應具有防御風、雨、沙和防塵設施 ◆ 使用地點不得有爆炸危險的介質，周圍介質中不得含有腐蝕和破壞絕緣的導電介質或氣體，不允許環境充滿蒸汽及含有較嚴重霉菌存在
有任何疑問，請聯系我公司客服：0312-6770708。 |
||
|
